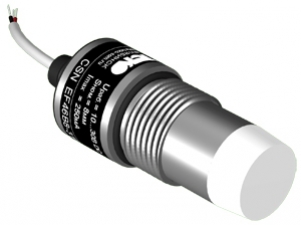

CSN EF46B8-31P-8-LZ-C-P1

Выключатель емкостный бесконтактный (датчик) CSN EF46B8-31P-8-LZ-C-P1предназначен для контроля уровня сыпучих веществ и жидкостей с диэлектрической проницаемостью ε ≥ 2 (масло, вода, водные растворы, антифриз, спирт) и коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах.
Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.

Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Размер корпуса, мм	G3/4-Bx86
Способ установки в металл	Невстраиваемый
Тип контакта / Структура выхода	PNP Замыкающий
Номинальный зазор	8 мм
Рабочий зазор	0...6,4 мм
Гистерезис	3...15%
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Рабочий ток, Iраб.	<=250 мА
Падение напряжения при Iраб, Ud	<=2,5 В
Частота переключения, Fmax	0,5 Гц
Комплексная защита	Есть
Световая индикация	Есть
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Материал корпуса	ЛС59-1
Материал чувствительной поверхности	Фторопласт
Диапазон рабочих температур	-45°С...+65°С
Степень защиты по ГОСТ 14254-96	IP68 - чувствительная поверхность, IP65 - остальное
Максимальное давление со стороны чувств. поверхности	0,15 MПа
