Компактные трехфазные регуляторы мощности со светодиодным индикатором серии SPR3

Компактные трехфазные регуляторы мощности со светодиодным индикатором серии SPR3  Новинка

Каталог SPR1_SPR3_EN.pdf

Компактные трехфазные регуляторы мощности со светодиодным индикатором серии SPR3

Благодаря тонкому корпусу шириной всего 103 мм трехфазные регуляторы мощности SPR3 являются оптимальным решением для установки в условиях ограниченного пространства. Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора. В этих регуляторах имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи (постоянный ток, постоянное напряжение, постоянная мощность), что гарантирует точное и стабильное управление мощностью. Благодаря высокому КПД эти трехфазные регуляторы мощности идеально подходят для использования в системах передачи и распределения электроэнергии.


Основные характеристики

  • Компактный и тонкий корпус
  • Светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора.
  • Стабильное управление благодаря использованию обратной связи (постоянный ток, постоянное напряжение, постоянная мощность)
  • Доступны модели с коммуникационным выходом: RS485 (Modbus RTU)
  • Настройка параметров посредством ПК (интерфейс RS485)
    : Бесплатная программа настройки устройства (DAQ Master)
  • Различные функция сигнализации (выход аварийной сигнализации)
    : превышение тока, превышение напряжения, обрыв цепи нагревательных элементов, перегорание предохранителя, перегрев радиатора, неисправность выпрямителя (SCR)
  • Удобный монтаж благодаря монтажным кронштейнам
  • Простая замена предохранителя и техническое обслуживание
  • Межфазная изоляция входит в комплект поставки
  • Высокопроизводительный тиристор SCR (IXYS)
  • Компактный корпус

  • Яркий светодиодный дисплей

  • Использование обратной связи

  • Погрешность на выходе

  • Коммуникационный интерфейс RS485 (Modbus RTU)

  • Специальное ПО

Компактный размер: ширина всего 105 мм

Регуляторы мощности серии SPR3 примерно на 30% тоньше, чем аналогичные модели других брендов, что упрощает установку в условиях ограниченного пространства.

※ только модели 25 A / 35 A / 50 A / 70 A

Яркий светодиодный дисплей

3-разрядный 7-сегментный светодиодный индикатор позволяет в режиме реального времени контролировать различные параметры, в том числе входные сигналы, напряжение и ток в цепи нагрузки, мощность и сопротивление нагрузки, а также температуру радиатора без необходимости подключения внешнего индикатора.

Дополнительная возможность использования обратной связи

В регуляторах серии SPR3 имеются функции управления фазой, циклом, включением и выключением, а также дополнительная возможность использования обратной связи, позволяющей обеспечить на выходе постоянные уровни тока, напряжения и мощности с погрешностью ±3%. Эти регуляторы могут работать с различными типами нагрузки, включая компоненты из нихрома, молибдена и карбида кремния.

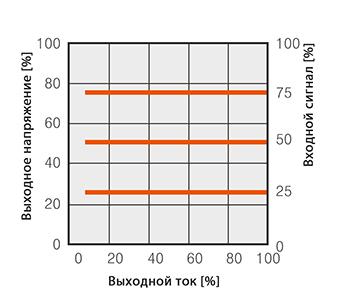

  • Использование обратной связи для обеспечения постоянного уровня напряжения

    В этом режиме поддерживается постоянное, относительно опорного входного сигнала, выходное напряжение при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (железа, хрома, нихрома и т.д.) с низким температурным коэффициентом электрического сопротивления

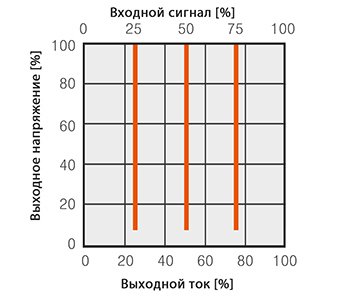

  • Использование обратной связи для обеспечения постоянного уровня тока

    В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки при использовании материалов (платины, молибдена, вольфрама и т.д.) с высоким температурным коэффициентом электрического сопротивления (6–12-кратное изменение сопротивления по сравнению с сопротивлением при нормальной температуре).

  • Использование обратной связи для обеспечения постоянного уровня тока

    В этом режиме поддерживается постоянный, относительно опорного входного сигнала, выходной ток при изменении напряжения источника питания или сопротивления нагрузки. Идеально подходит для больших нагревателей, сопротивление которых сильно меняется при перегреве, например в устройствах на основе карбида кремния (SiC).

Различные функции

В этих регуляторах мощности предусмотрены различные рабочие функции, такие как плавный пуск, плавное увеличение/уменьшение мощности, корректировка входного сигнала и наклона характеристики входного сигнала. Эти функции обеспечивают повышение безопасности работы, защиту нагрузки и точное управление мощностью.

  • Предельное выходное значение

    Предельное выходное значение мощности, подаваемой в нагрузку в соответствие с соотношением: [опорное значение на входе (%) x РЕГ. ВЫХ. (%) = выходное значение]. Даже когда опорное значение на входе равно 100%, если коэффициент РЕГ. ВЫХ. равен 50%, выходное значение останется на уровне 50%.

  • Плавное увеличение/уменьшение мощности

    Используется для защиты нагрузки от пускового тока в режиме запуска (RUN).

  • Коррекция входного сигнала

    Используется для коррекции разницы между фактическим и измеряемым значением входного сигнала.

  • Коррекция наклона характеристики входного сигнала

    Используется для коррекции выходного сигнала в зависимости от разницы между фактическим и измеряемым значением входного сигнала.

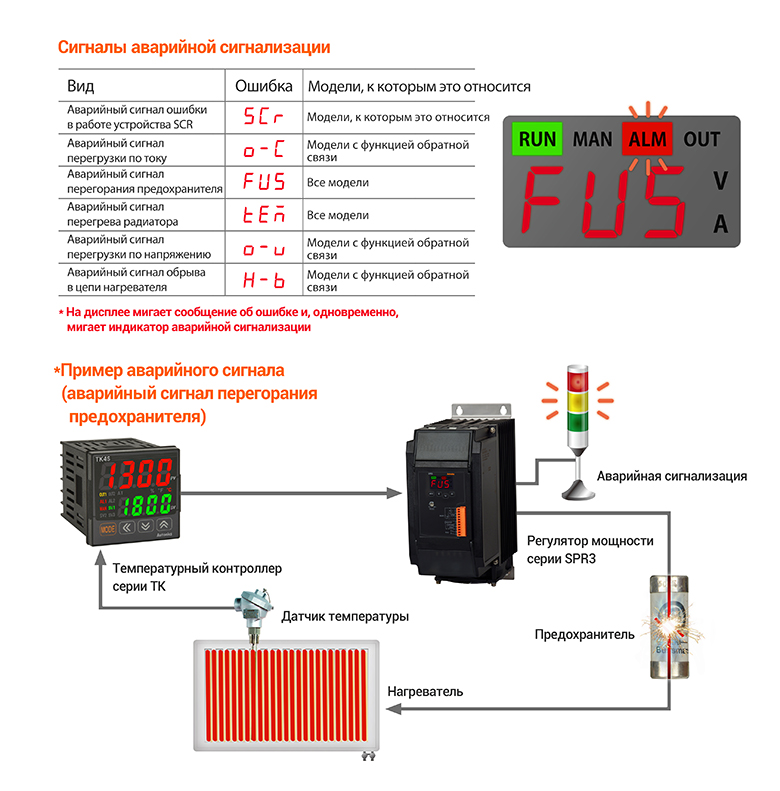

Различные функции аварийной сигнализации

При возникновении ошибок в работе, таких как перегрузка по току, напряжению, перегорание предохранителя, ошибка в SCR, перегрев радиатора или обрыв в цепи нагревателя, на экран выводятся сообщения об ошибках, которые мигают одновременно с индикатором аварийной сигнализации (ALM).

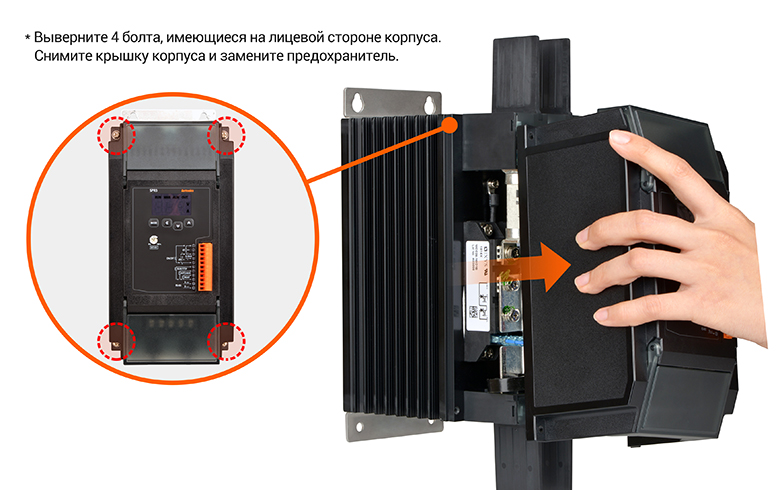

Простая замена предохранителя

В моделях регуляторов мощности с встроенным предохранителем его можно легко заменить.

Межфазная изоляция (входит в комплект поставки)

Для изоляции фаз и снижения влияния, исходящего от соседних проводников, можно использовать межфазную изоляцию. Межфазная изоляция просто устанавливается и демонтируется.
