Цифровой панельный измерительный прибор серии MX4W

Цифровой панельный измерительный прибор серии MX4W Новинка

Каталог MX4W_EN.pdf

Цифровые панельные измерительные приборы серии MX4W оснащаются ЖК-дисплеем, на котором в удобном виде (белым шрифтом) отображаются значения измеряемых параметров (высота отображаемого символа: 19 мм). Панельные измерительные приборы стандарта DIN размером Ш 96 x В 48 также оснащаются 12-сегментным индикатором, на котором может отображаться различная информация в буквенно-цифровом виде. Приборы этой серии оснащаются входными цепями различного исполнения и могут использоваться в различных системах. Входные сигнальные цепи и цепи питания изолированы друг от друга. Благодаря такому решению несколько приборов можно подключать к одному источнику питания. Панельные измерительные приборы этой серии обладают и другими полезными свойствами, в том числе функцией отображения коэффициента мощности, которая предназначена для индикации сигналов, поступающих от аналоговых выходов устройств коррекции коэффициента мощности. Благодаря компактной конструкции (глубина корпуса 20 мм) обеспечивается удобство монтажа прибора в условиях ограниченного пространства.

Основные характеристики

ЖК-дисплей с удобным отображением значений измеряемых параметров (белый шрифт)
Благодаря разделению входных сигнальных цепей и цепей питания обеспечивается возможность электроснабжения нескольких приборов от одного источника питания
Компактная, эргономичная конструкция (глубина: 20 мм)
Глубина корпуса приборов этой серии на 80% меньше глубины аналогичных панельных измерительных приборов стандарта DIN (MT4W)
Доступны различные варианты исполнения входных цепей (в зависимости от модели)
- Входы: Постоянное напряжение/переменное напряжение, постоянный ток/переменный ток
Максимально допустимые значения входных сигналов: 500 В=, 500 В~, 5 A=, 5 A~
Диапазон отображения: от -9999 до 9999
Функция масштабирования верхнего / нижнего отображения
Измерение частоты в цепях переменного тока (диапазон: от 0,100 до 1200 Гц)
Предварительно настроенные выходы: выход 1, выход 2 (выходы с открытым коллектором)
Функция отображения/вывода значения коэффициента мощности
: отображение значений сигналов аналоговых выходов (1-5 В, 4-20 мА) устройств коррекции коэффициента мощности в форматах -0,50 ~ 1,00 ~ 0,50
Наличие различных функций
: контроль пиковых значений, циклическая задержка индикации, коррекция нуля, коррекция индикации пиковых значений и др.
Источник питания: 24-240 В~ 50/60 Гц, 24-240 В= (универсальная цепь питания)

ЖК-дисплей
Малая глубина корпуса
12-сегментный индикатор
Различные исполнения входных цепей
Масштабирование дисплея
Один источник питания для нескольких приборов
Отображение коэффициента мощности

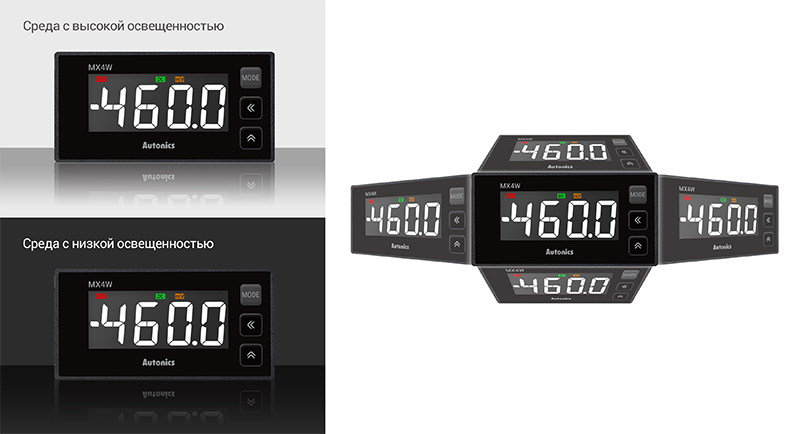

Большой ЖК-дисплей с удобным отображением значений измеряемых параметров (белый шрифт)

Большой ЖК-дисплей с большими символами белого цвета (высота отображаемых символов: 19 мм) позволяет легко контролировать состояние измеряемого параметра в различных средах.

Показания дисплея хорошо читаются под различными углами зрения

12-сегментный индикатор обеспечивает повышенное качество отображения показаний

12-сегментный индикатор обеспечивает повышенное качество отображения буквенно-цифровой информации.

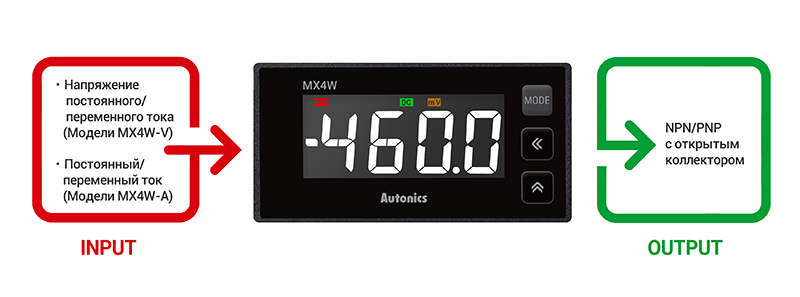

Различные варианты исполнения входных цепей

В приборах реализованы различные варианты входных цепей, в том числе входы напряжения и тока с отрицательным значением, а также предварительной настроенные выходы 1 и 2, обеспечивающие гибкость эксплуатации приборов в различных системах.

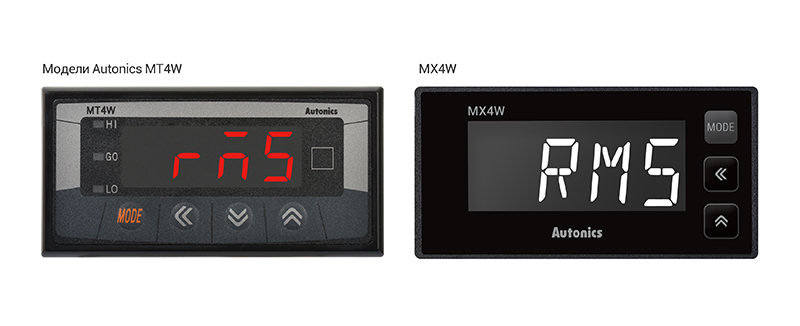

Компактная конструкция с глубиной корпуса 20 мм

Глубина приборов этой серии на 80% меньше глубины приборов аналогичного размера (DIN 96 x 48 мм) (MT4W), предлагаемых компанией Autonics. Благодаря компактной конструкции (глубина корпуса 20 мм) обеспечивается удобство монтажа прибора в условиях ограниченного пространства.

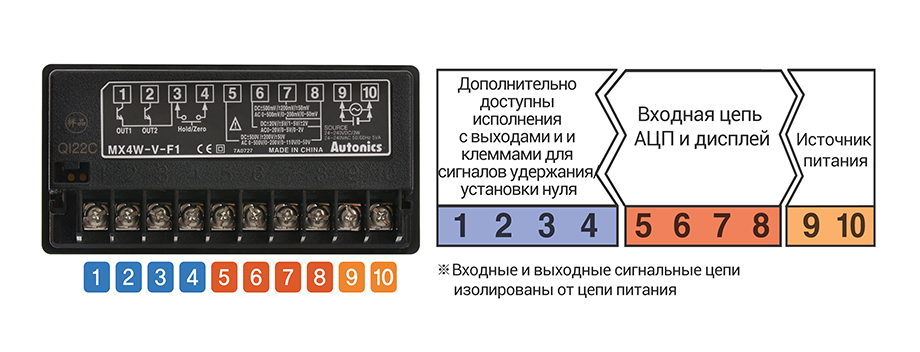

Изолированные цепи входов, выходов и питания

Благодаря разделению входных, выходных сигнальных цепей и цепей питания обеспечивается возможность электроснабжения нескольких приборов от одного источника питания.

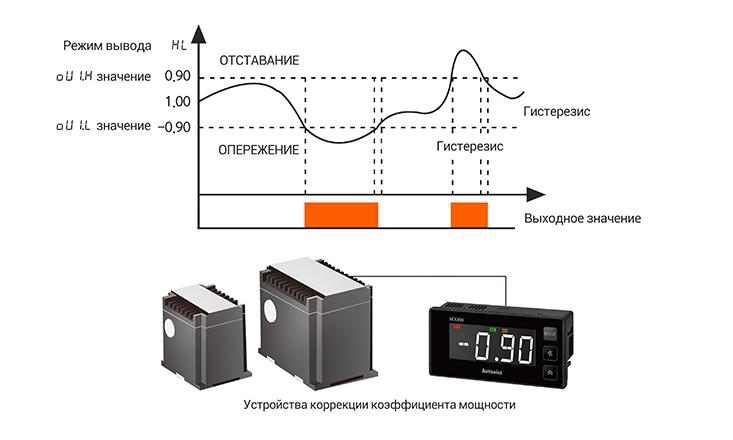

Отображение и вывод коэффициента мощности

Возможность отображения и вывода значений аналоговых выходов (1-5 В, 4-20 мА) устройств коррекции коэффициента мощности в формате -.0,50~1,00~0,50 в зависимости от параметров предустановленного режима работы.

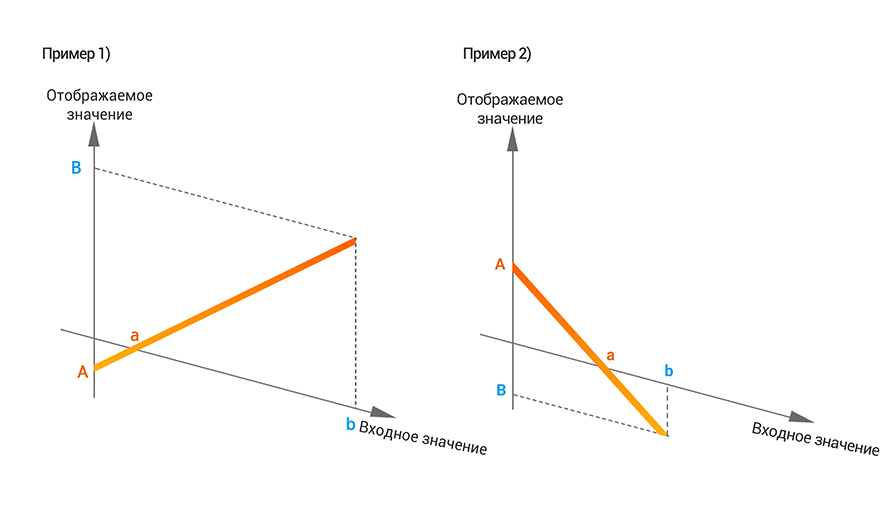

Функция масштабирования верхнего / нижнего значения отображаемого параметра

Функция масштабирования верхнего/нижнего значения позволяет устанавливать и отображать минимальное и максимальное значение измеряемого параметра.
