Цифровые датчики давления серии PSQ с двумя дисплеями


Цифровые датчики давления серии PSQ, оснащаемые двумя дисплеями, позволяют одновременно отображать значение технологической переменной (PV) и заданное значение (SV). Благодаря этому значительно упрощается анализ рабочих параметров. 12-сегментный ЖК-дисплей способен четко отображать различные буквенно-цифровые символы, а основной (PV) дисплей может отображать информацию в 3-х различных цветах в зависимости от состояния или конфигурации. Установка и настройка различных датчиков легко выполняется с помощью функции копирования параметров настройки, и пользователи могут переключаться между выходами с открытым коллектором NPN и PNP путем выбора соответствующих параметров.


Основные характеристики

※ Новый порт давления был добавлен.
- Пневматический тип: R1/8, NPT1/8
- Жидкостной тип: R1/4, NPT1/4, 9/16-18UNF, Rc1/8

  • Измерение давления любого газа, жидкости или масла (за исключением веществ, вызывающих коррозию нержавеющей стали 316L) [жидкостной тип]
  • Двойной дисплей для одновременного отображения текущего значения (PV) и заданного значения (SV).

    Второй дисплей (SV): значение уставки, единицы измерения давления или дисплей отключен

  • Переключение между типами выходов с открытым коллектором NPN и PNP в настройках параметров
  • Трехцветный основной дисплей (PV) (Режим «РАБОТА»: зеленый/красный, режим настройки параметров: оранжевый)
  • 12- сегментный ЖК-дисплей, способный отображать различные буквенно- цифровые символы
  • Диапазон измерения: от -100,0 до 100,0 кПа / от -100 до 1000 кПа (пневматический тип: смешанное давление, жидкостной тип: манометрическое давление в герметичных условиях)
  • Аналоговый выход: напряжение (1-5 В пост. тока), ток (4-20 мА пост. тока)
  • Функция копирования параметров настройки
  • Внешний вход: Автоматическое смещение, удаленное обнуление, удержание (только модели PSQ-□C□□U-□)
  • Режим принудительного управления выходом для тестирования и проверки устройства
  • Разрешение дисплея: 0,1 кПа / 1 кПа (в зависимости от модели)
  • Быстроразъемное соединение типа «одно касание» для упрощения монтажа и обслуживания
  • Блокировка паролем установок конфигурации параметров

Одновременное отображение значения технологического параметра (PV) и значения уставки (SV)

Компактные датчики давления (30 мм x 30 мм) имеют двойной дисплей,
способный одновременно отображать значение технологического параметра (PV) и значение уставки (SV)

  • Simultaneously Display Process Value(PV) and Setpoint Value(SV)

Переключение между типами выходов с открытым коллектором NPN и PNP в настройках параметров

Простое переключение между типами выходов с открытым коллектором NPN и PNP путем выбора варианта выхода в настройках параметров.

  • Switch Between NPN and PNP Open Collector Outputs With Parameter Settings

Трехцветный основной дисплей (PV)

Для четкой идентификации состояния серия PSQ оснащена 3-цветным основным дисплеем (режим «РАБОТА»: зеленый/красный, режим настройки параметров: оранжевый). Пользователи могут выбирать между четырьмя цветовыми режимами для отображение текущих значений. (режим R , режим G , режим R-ON , режим G-ON). Во время настройки параметров или при копировании параметров, основной дисплей всегда отображается оранжевым цветом.

  • 3-Color main (PV) Display

12-сегментный ЖК-дисплей

12-сегментный дисплей способен отображать буквенно-цифровые символы, обеспечивающие лучшую читаемость.

  • 12-Segment LCD Display

Измерение давления среды (Пневматический тип) включая отрицательное и стандартное давление / измерение манометрического давления в герметичных условиях (жидкостной тип)

Для измерения отрицательного или положительного давления одним устройством датчики обеспечивают широкий диапазон измерения давления среды: от -100,0 до 100,0 кПа, от -100 до 1000 кПа. Модели жидкостного типа способны измерять герметичное манометрическое давление.

  • Pressure Measurement Range

Функция копирования параметров настройки

Настройки параметров от ведущего устройства могут быть скопированы непосредственно на ведомое устройство, что сокращает время конфигурирования, когда требуется несколько датчиков с одинаковыми настройками. (Ведущее и ведомое устройства должны быть идентичными моделями.)

  • Copy Parameter Settings Function

Поддержка 8 типов единиц измерения давления

Датчики поддерживают 8 типов единиц измерения давления включая МПа, кПа, кгс/см2, бар, psi, мм. рт. ст., дюйм рт. ст., мм. вод. ст.

  • Supports 8 Types of Pressure Unit

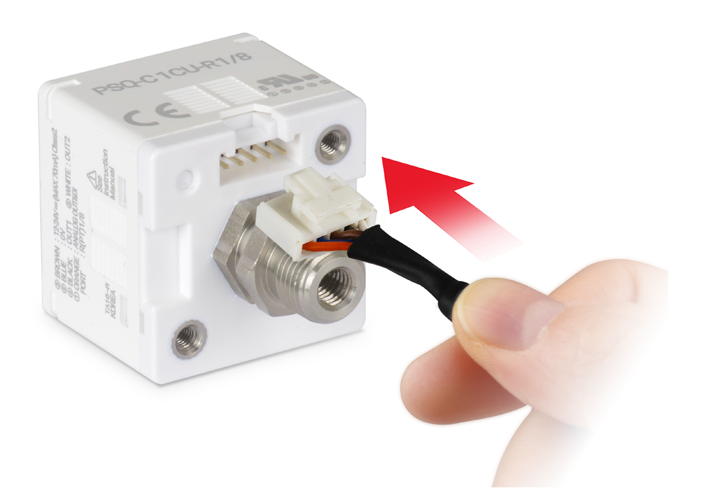

Соединение типа «одно касание»

Вставное соединение типа «одно касание» для упрощения подключения и обслуживания.

  • One-Touch Connector Wiring
