Картографические датчики с линейным излучением серии BWML

Каталог BWML_EN.pdf

Картографические датчики с линейным излучением серии BWML позволяют определять наличие стеклянной подложки методом отображения образа местоположения; благодаря этой технологии минимизируется размер зоны нечувствительности и уменьшается влияние неблагоприятных условий окружающей среды. Датчики этой серии поддерживают коммуникационные протоколы CC-Link и EtherCAT и обладают функцией редактирования параметров канала; эта функция позволяет изменять количество пикселов или редактировать размер области чувствительности канала с помощью ПК. Благодаря степени защиты IP67 обеспечивается надежная и безошибочная работа датчика во влажных и пыльных помещениях. Картографические датчики с линейным излучением можно использовать для обнаружения панелей отображения (дисплеи), перемещаемых с помощью транспортировочных кассет.

Основные характеристики

  • Стабильное обнаружение стеклянных подложек с помощью метода линейного излучения за счет минимизации зоны нечувствительности. *
  • Расстояние срабатывания: 95 ±10 мм
  • Доступны модели индивидуального исполнения: несколько каналов обнаружения (от 4 до 62 каналов), переменный шаг обнаружения целевого объекта (от 20 мм), зона обнаружения (от 280 до 1775 мм)
  • Коммуникационный канал: CC-Link (вер. 1.1, 2.0), EtherCAT
  • Удобство установки с помощью функции режима установки и режима фонового обнаружения
  • Сигнализация о наличии помех в измерительном канале, 5 уровней настройки чувствительности, сигнализация о наличии неисправности в излучателе/приемнике
  • Яркие индикаторы состояния

Патент в Корее 10-1701419, патент в Тайване I657700, ожидается получение патента в Китае 201710647015.0, ожидается получение патента в Японии 2017-1553351

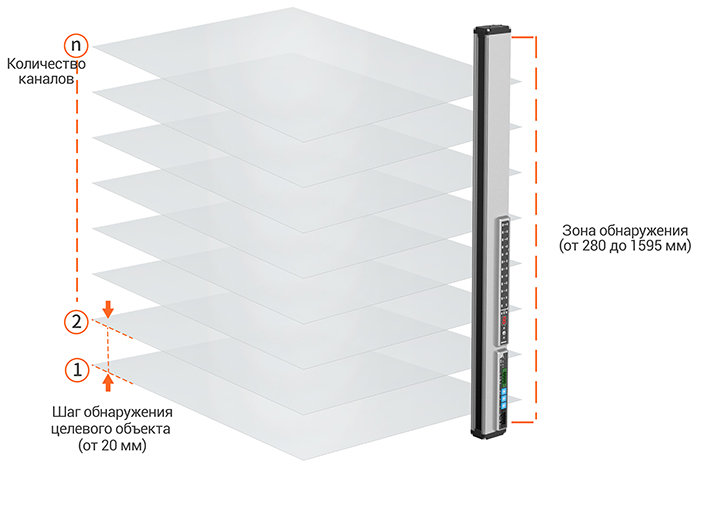

  • Доступны модели индивидуального исполнения


    Для заказа доступны модели индивидуального исполнения с различными каналами обнаружения и индивидуальным шагом обнаружения в зависимости от требований пользователя.

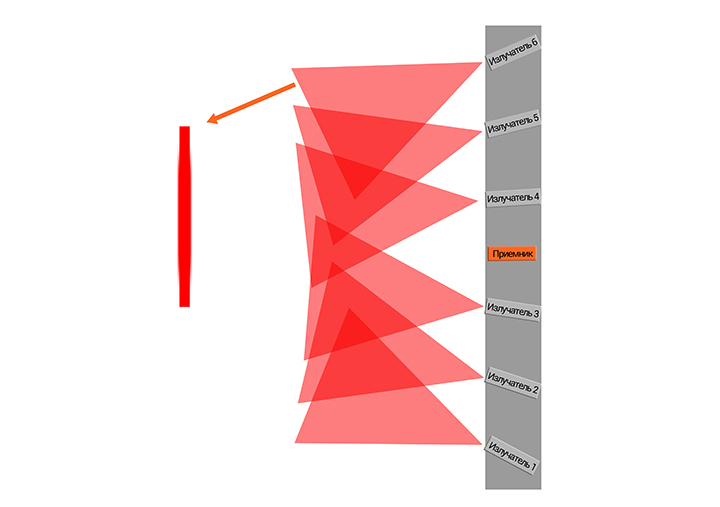

  • Метод линейного излучения обеспечивает устойчивое обнаружение стеклянных подложек

    Метод диффузного отражения с линейным излучением и функцией отображения образа местоположения позволяет минимизировать зону нечувствительности и уменьшить влияние неблагоприятных условий окружающей среды. Этот метод обеспечивает стабильное обнаружение тончайших стеклянных подложек.

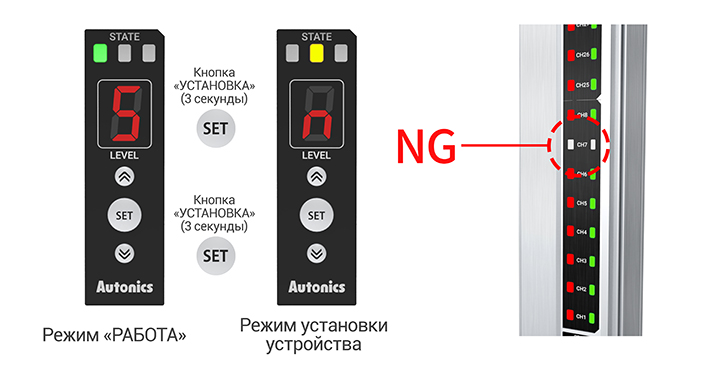

Функция установки и автоматической настройки (обучения)

В режиме установки пользователь может проверить корректность положения целевого объекта, используя для этого индикаторы состояния выходного сигнала. Функция автоматического обучения позволяет производить настройку всех каналов обнаружения при равномерном распределении света; благодаря этому обеспечивается оптимальная оптическая чувствительность.

  • img
  • img

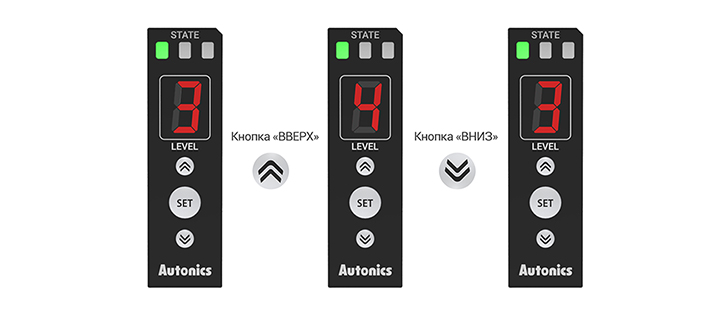

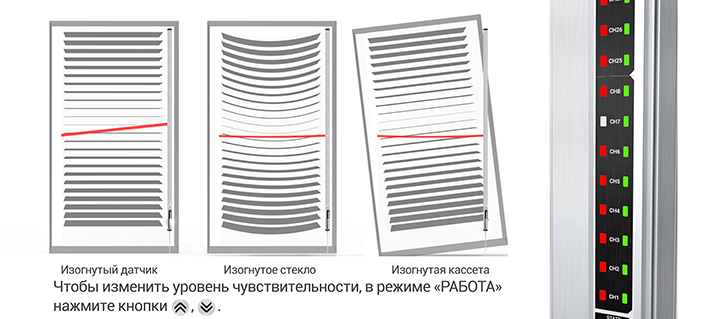

Настройка уровня чувствительности с целью минимизации ошибки при обнаружении изогнутых стеклянных пластин или наличии эффекта диффузного отражения

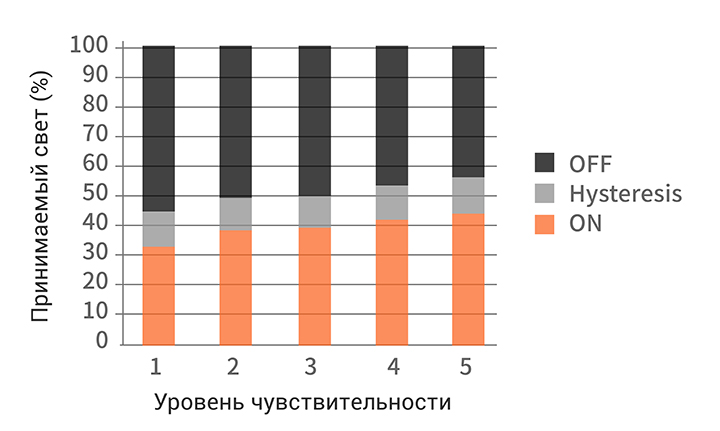

Благодаря возможности выбора уровня чувствительности можно установить оптимальную чувствительность, при которой искажение измеряемого сигнала при обнаружении изогнутых стеклянных пластин или наличии диффузного отражения будет минимальным. Доступны 5 уровней чувствительности; благодаря возможности выбора чувствительности обеспечивается устойчивое обнаружение целевых объектов в различных средах. При наличии изгиба картографического датчика или кассеты необходимую чувствительность можно установить не удаляя стеклянные подложки.

  • img
  • img
  • img

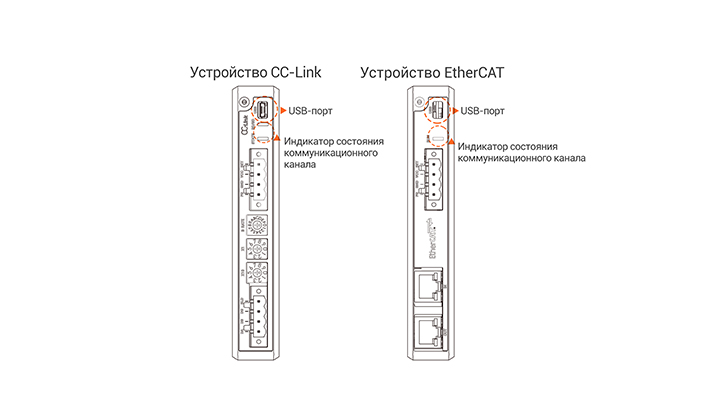

  • Поддержка коммуникационных протоколов CC-Link, EtherCAT


    Данные устройства поддерживают коммуникационные протоколы CC-Link или EtherCAT и доступны в исполнении с разъемом или клеммами.

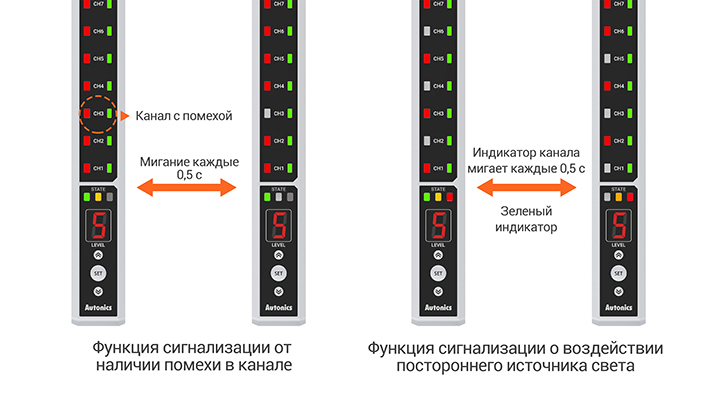

  • Функция сигнализации о наличии помех в канале и воздействии внешнего источника света

    Когда на канал обнаружения воздействует сигнал помехи от другой стеклянной подложки или на приемник попадает свет от постороннего источника (не от излучателя), индикатор состояния и индикатор канала соответственно начинают мигать. При этом активируется выход сигнализации, что позволяет обеспечить устойчивое и безошибочное обнаружение целевых объектов.

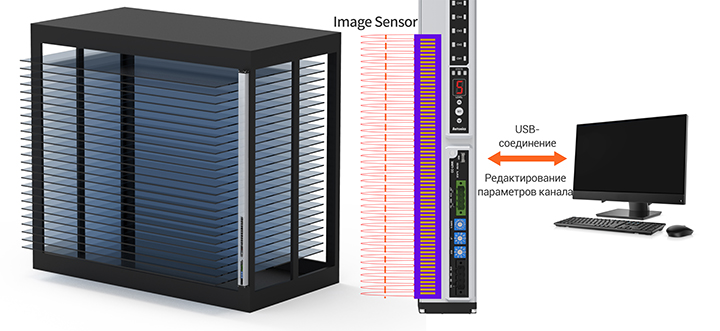

  • Функция редактирования параметров канала с помощью ПК

    С помощью функции редактирования параметров канала можно изменять количество пикселов или параметры зоны обнаружения посредством подключения ПК к устройствам через USB-порт.

  • Проверка рабочего состояния с помощью ярких индикаторов

    Яркие индикаторы позволяют легко определять рабочее состояние и статус коммуникационного канала на большом расстоянии.

  • Степень защиты IP67

    Благодаря степени защиты IP67 обеспечивается надежная и безошибочная работа датчика во влажных и пыльных помещениях.
