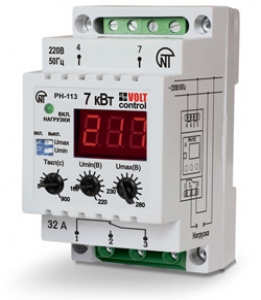

Однофазное реле напряжения РН-113

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах, как:

  • реле напряжения;
  • реле минимального напряжения;
  • реле максимального напряжения;
  • реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

  • текущее действующее значение напряжения;
  • точное значение устанавливаемого параметра;
  • время оставшееся до момента повторного включения нагрузки;
  • аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

  • порог срабатывания по максимально допустимому значению напряжения;
  • порог срабатывания по минимально допустимому значению напряжения;
  • задержку времени включения нагрузки после восстановления параметров сети.
